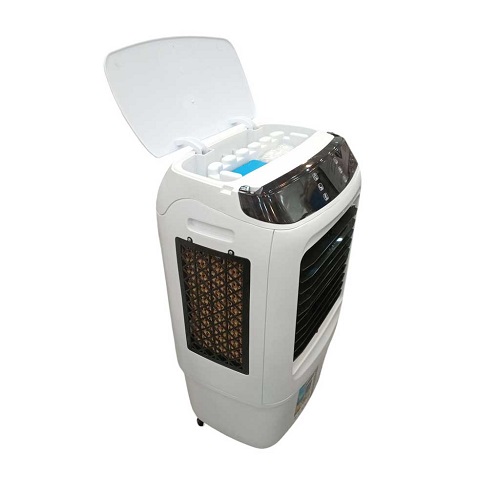

کولر آبی پرتابل 3400 جنرال مدل HP-3400

کولر آبی  جنرال مدل HP-3400 مجهز به پمپ اکواریوم و موتور الکتروژن می باشد.

الکتروموتور

موتور کولرهای آبی از نوع قفس سنجابی‌اند که راه‌انداز خازنی یا مقاومتی دارند و دو-دور هستند. دور موتور در این کولرها در حدود ۱۰۰۰ (در دور کند) و ۱۵۰۰ دور بر دقیقه (در دور تند) است که در هر کدام به ترتیب جریانی حدود ۲ و ۴ آمپر مصرف می‌کند. موتور دارای سه سیم‌پیچ راه‌انداز، دور کند و دور تند است که در بدنه موتور (طوقه) جای می‌گیرند. معمولاً برای راه‌اندازی موتور از کلید گریز از مرکزی استفاده می‌شود که کناکت‌های آن روی محور روتور قرار دارند^.

خازن راه‌انداز

خازن راه‌انداز کولر آبی با سیم‌پیچ موتور (سیم پیچ کمکی) آن به صورت سری قرار می‌گیرد و تنها هنگام راه‌اندازی در مدار است. این خازن اختلاف فاز لازم برای راه‌اندازی موتور را فراهم می‌کند و سپس توسط کلید گریز از مرکز از مدار خارج می‌شود. موتورهای زیر ۳/۴ اسب بخار معمولاً خازن راه‌انداز ندارند و موتورهای پرقدرت‌تر معمولاً خازنی با ظرفیت ۱۳۰ تا ۱۴۰ میکروفاراد و ۱۱۰ ولت استفاده می‌کنند.

طرز کار

آب توسط الکتروپمپ از تشتک به ناودانهای در بالای پوشالها هدایت می‌شود و سپس بر روی پوشالها می‌ریزد و آنها را خیس نگه می‌دارد. با کار الکترو فن هوا از روی پوشالهای مرطوب عبور کرده به طرف کانال و یا داخل سالن هدایت می‌شود عبور هوا از روی پوشالهای مرطوب موجب تبخیر آب پوشالها شده و آب برای تبخیر شدن گرمای هوا را جذب می‌کند و در نتیجه موجب خنک شدن هوا می‌شود هوای خنک با رطوبت حدود ۹۰ درصد وارد سالن می‌گردد این کولر در نقاطی که دارای آب و هوای خشک هستند با بازده خوب کار می‌کنند. در نقاط مرطوب و کنار دریا کارایی ندارند.

الکترو موتور دوسرعته: جهت به چرخش در آوردن فن در کولر آبی. که شامل قسمت‌های زیر می‌باشد:

خازن راه انداز/خازن اصلاح ضریب قدرت/کلید گریز از مرکز/سیم پیچ راه انداز/سیم پیچ دور کند/ سیم پیچ دور تند.

پمپ آب کولر: به کمک واتر پمپ، آب از مجزن به سه راه آب منتقل و از آنجا به ناودان‌ها هدایت می‌شود.
